 Понаразвёл кучку ПП под клопOFF = QFN. Чем лудить вопросов нет, а вот с нанесением пасты мысли разные, безобразные...  Задача в пайке 100 клопофф в день одним трудником, и желательно бэзгеморроя...  http://www.proto-advantage.com/store/produ...ucts_id=3000020
|
 |

|
|
10.2.2013, 17:23
Сообщение
#2
|
|
|
Активный участник Группа: Пользователи Сообщений: 10945 Регистрация: 19.4.2011 Пользователь №: 345 |
чем платы понаразвел, тем теперь и лути!
 Можно же было площадки из-под микросхемы наружу вытянуть. И паяльником - ша-ба-да-ба-да!
|
|
|
|
|
10.2.2013, 17:29
Сообщение
#3
|
|
 ДИКТАТОР  Группа: Мод Сообщений: 23814 Регистрация: 20.11.2009 Из: Житомир Пользователь №: 3 |
Цитата(Secter @ 10.2.2013, 17:13)  Понаразвёл кучку ПП под клопOFF = QFN. Чем лудить вопросов нет, а вот с нанесением пасты мысли разные, безобразные... Задача в пайке 100 клопофф в день одним трудником, и желательно бэзгеморроя... http://www.proto-advantage.com/store/produ...ucts_id=3000020Кажется, под подобные корпуса разных видов трафареты в любой забегаловке, разве только что в продуктовом магазине не купить, а так везде. http://radiodetali.com.ua/35-9.htm — если чего и нету, так только сказать... Однако, Вы вызываете подозрениё: раз такие объёбы, от которых тут уже вся Шарага прообъёбилась, то отчего не заказать хотя бы свой трафарет на всю плату, я уж не говорю — установщик и печь оплавления, ладно уже, грейте феном ...
|
|
|
|
|
10.2.2013, 17:53
Сообщение
#4
|
|
|
Активный участник Группа: Пользователи Сообщений: 18789 Регистрация: 13.1.2011 Пользователь №: 332 |
Цитата(ViKo @ 10.2.2013, 18:23) И паяльником - ша-ба-да-ба-да!  Вариант с лудильником изначально тупиковый ...потому как нада ЛУТить ПП на манэр : ..т.е. клопофф будет несколько, а габарит ПП =  Цитата(orthodox @ 10.2.2013, 18:29) Не понял вопрос. Кажется, под подобные корпуса разных видов трафареты в любой забегаловке... По Вашей ссыль исключительно трафареты BGA...  ...не подходют... Цитата(orthodox @ 10.2.2013, 18:29) Однако, Вы вызываете подозрениё: раз такие объёбы... У меня 5 монтажникофф х 100 ПП в день х 20 дней х 100 рупелей ЛИЧНО мне = ЛЯМ ...  ...я СЧЁТу = ОБУЧЕН!!!  Цитата(orthodox @ 10.2.2013, 17:29) ... я уж не говорю — установщик и печь оплавления, ладно уже, грейте феном ... Повторяю ЕЩЕ раз : у меня ЕСТЬ ВСЁ!!! ...а пасту нанести нечем... http://media.digikey.com/pdf/Data%20Sheets...k%20Systems.pdfЦитата The vision systems include facilities for either solder paste or flux application to the
rework area — without the need to remove the board from the machine. Consistent solder paste deposits can be printed using the vision-mounted stencils that allow accurate alignment and co-planarity adjustment. |
|
|
|
|
10.2.2013, 19:01
Сообщение
#5
|
|
|
ДИКТАТОР Группа: Мод Сообщений: 23814 Регистрация: 20.11.2009 Из: Житомир Пользователь №: 3 |
Цитата(Secter @ 10.2.2013, 17:53) По Вашей ссыль исключительно трафареты BGA... ...не подходют... На точке там всякие лежат, может — просто прайс не обновляют. Да и что стоит заказать в соответствующей фирме или самому сделать? Вы таки не ослышались, иногда выгоднее самому делать пускай даже временные трафареты, зато быстро и почти бесплатно. Эффект подтравливания тут как раз играет положительную роль — то, что на лазере делается в три приема, да после ещё доводят — то при травлении получается сразу, за один проход — и ничего полировать не нужно. Впрочем, как же, как же — вы ж с химией не в ладах, ни ЛУТ, ни фотоспособ — это не ваши методы.. Тогда только ой, больше нечего сказать... |
|
|
|
|
10.2.2013, 19:09
Сообщение
#6
|
|
|
Активный участник Группа: Пользователи Сообщений: 18789 Регистрация: 13.1.2011 Пользователь №: 332 |
Цитата(orthodox @ 10.2.2013, 20:01) Тогда только ой, больше нечего сказать... ...НАМ нет преГРАД!!! http://www.laser-trafaret.ru/catalog/index.php?iid=14  ...конструкцию естесно доработаю в ПИРАМИДку и расширю количество апертур до всех присутствующих в слое TOP!!!
|
|
|
|
|
10.2.2013, 20:38
Сообщение
#7
|
|
|
ДИКТАТОР Группа: Мод Сообщений: 23814 Регистрация: 20.11.2009 Из: Житомир Пользователь №: 3 |
Цитата(Secter @ 10.2.2013, 19:09) ...НАМ нет преГРАД!!! http://www.laser-trafaret.ru/catalog/index.php?iid=14 ...конструкцию естесно доработаю в ПИРАМИДку и расширю количество апертур до всех присутствующих в слое TOP!!! Подумали, как именно применять будете? Если больше, чем один трафатет надо применить — то проблемы с накаткой. Полагаю, что если есть объебы — то лучше на каждую плату индивидуальный трафарет заказать. А не по отдельным футпринтам. Короче, лучше всего сделать примитивный станочек как для шелкографии, только ставить на него трафареты для пасты — это без разницы. А примитивность — не порок, после того как я тот примитивный «разработал» — лет за несколько у нас тут на него все перешли, кто точности хотел. А у кого качество похрен — те остались на крутых промышленных, с херовым совмещением. И, как сейчас помню — первый экземпляр того станочка нам обошелся в те времена примерно в батл стандартного напитка, и сразу же по качеству печати — в отрыв от массы тупящих. Короче, Сектер — работы там только токарные, так что справитесь, если что. И работы даже на смену одному токарю много, за пару часов проточит легко. По производительности — думаю, пара сот плат в час — далеко не предел. Можно и сотен пять, но уже нахрена? Спешить-то некуда вроде... |
|
|
|
|
10.2.2013, 20:52
Сообщение
#8
|
|
|
Активный участник Группа: Пользователи Сообщений: 18789 Регистрация: 13.1.2011 Пользователь №: 332 |
Цитата(orthodox @ 10.2.2013, 21:38) Подумали, как именно применять будете? ПП размером с ПЯТАК, т.е. делаю ПИРАМИДку размером с ПП... ПП мультиплицирую в заготовку 5х5 . Позиционирую пирамидку трафарета над ОДНОЙ ПП : опускаю-прокатываю пасту - кидаю сверху QFNы и прочую мелочь...опускаю голову и лужу за раз... ...далее повторяю процесс... НОРМА для трудника = 4 загрузки в день...
|
|
|
|
|
10.2.2013, 21:02
Сообщение
#9
|
|
|
ДИКТАТОР Группа: Мод Сообщений: 23814 Регистрация: 20.11.2009 Из: Житомир Пользователь №: 3 |
Цитата(Secter @ 10.2.2013, 20:52) ПП размером с ПЯТАК, т.е. делаю ПИРАМИДку размером с ПП... ПП мультиплицирую в заготовку 5х5 . Позиционирую пирамидку трафарета над ОДНОЙ ПП : опускаю-прокатываю пасту - кидаю сверху QFNы и прочую мелочь...опускаю голову и лужу за раз... ...далее повторяю процесс... НОРМА для трудника = 4 загрузки в день... Ну дело хозяйское, можно и так. Однако, если собрать хоть примитивный станочек — снимает все проблемы с совмещением: раз выставил — и катай хоть тыщу, отклонения — сотки, если не луТше. Так что Ваше «позиционирую пирамидку» — только говорится легко, а на самом деле — путь к браку в работе. В общем, было бы сказано, а хозяин-барин: хочет — живёт, а хочет — удавится. Что до 4 загрузок в день — то это что-то смешное совсем, на установке резисторов полуручной методой деффки делают до 2 в секунду чистого времени примерно(сам бы не поверил), на одинаковом номинале, при небольшой организации рабместа,меня давно уже научили приемчикам. А время на шелкографию при таком раскладе можно вообще не считать. Печь оплавления, я так понимаю, у Вас уже есть? |
|
|
|
|
10.2.2013, 21:33
Сообщение
#10
|
|
|
Активный участник Группа: Пользователи Сообщений: 18789 Регистрация: 13.1.2011 Пользователь №: 332 |
Цитата(orthodox @ 10.2.2013, 22:02) Так что Ваше «позиционирую пирамидку» — только говорится легко... ...Вы читаните PDF озвученный выше... Подвижный стол + разделение : пайка-установка, есть неоспоримый ПЛЮС!!! Пирамидка позиционируется так же ЛЕГКО, как и микруха сходного размера...)))Цитата(orthodox @ 10.2.2013, 22:02) Печь оплавления, я так понимаю, у Вас уже есть? ...я не ПЕЧКОЙ планирую лудить...
|
|
|
|
|
10.2.2013, 21:52
Сообщение
#11
|
|
|
ДИКТАТОР Группа: Мод Сообщений: 23814 Регистрация: 20.11.2009 Из: Житомир Пользователь №: 3 |
Цитата(Secter @ 10.2.2013, 21:33) ...Вы читаните PDF озвученный выше... Подвижный стол + разделение : пайка-установка, есть неоспоримый ПЛЮС!!! Пирамидка позиционируется так же ЛЕГКО, как и микруха сходного размера...)))Ну, всё равно. Делайте, как Вам удобно. Мне удобнее иначе. На форуме всего не расскажешь, у каждого свои удобства. |
|
|
|
|
10.2.2013, 22:02
Сообщение
#12
|
|
|
Активный участник Группа: Пользователи Сообщений: 18789 Регистрация: 13.1.2011 Пользователь №: 332 |
Цитата(orthodox @ 10.2.2013, 22:52) ... у каждого свои удобства. ...во ДВОРе?! УДОБСТВА подразумевают = БИДЕ!!! Кста, плохиши в чайне не имеют утильной ЛИНЕЙКИ!!! ...а ГРУСТЬи = НЕТ!!!
|
|
|
|
|
11.2.2013, 5:28
Сообщение
#13
|
|
 посіпака Хунти Группа: Мод Сообщений: 20029 Регистрация: 21.11.2009 Из: Vinnitsa Пользователь №: 11 |
Преобразователей на CP2102 сотню-две в день можно запросто наклепать и без доп. оборудования, там компонентов кот наплакал. Трахаться с изготовлением шаблонов для такой мелочи, пожалуй, не стоит.
Паяльная паста (желательно НЕ бессвинцовая) разбавляется каким-нибудь неактивным флюсом до полужидкого состояния. Нанесение зубочисткой, пайка феном. От монтажника требуется: а) хорошее зрение (иногда решается приличными очками), б) прямые руки (т.е. ему нельзя бухать), в) часа полтора тренировки (луТше всего, если барин покажет ЛП (личный пример )..Хинт. Чтобы компоненты не улетали в неизвестном направлении при вскипании флюса и не становились на попа (последнее очень любят резисторы), сначала греть с расстояния сантиметров 10-15, до высушивания, а потом фен приблизить и довести начатое до конца. При таком размере платок на один проход можно закладывать штук 20-30. Длительность процесса пайки - 10 минут максимум. На нанесение пасты и установку компонентов времени уйдёт раза в 3 больше. А вот miniUSB разъём - таки да, паялом. Ибо те, что с тефлоном, стОят других денег, а у тех, что 9 баксов за сотню - нутро от фена расплавится. Попутно, не советую использовать встроенный стабилизатор CP2102 для питания чего-нибудь вне платы. КЗ боится в общем-то. В отличие от таковых в аналогичных ИС от FTDI. |
|
|
|
|
11.2.2013, 6:17
Сообщение
#14
|
|
|
Активный участник Группа: Пользователи Сообщений: 18789 Регистрация: 13.1.2011 Пользователь №: 332 |
Цитата(Harbinger @ 11.2.2013, 5:28) Нанесение зубочисткой, пайка феном... Дозаторов , ведущих мировых производителей , я прикупил вагон+бОльшая тележка!!! Стереомелкоскопы тож на каждом рабочем месте... Очкую именно за ПОВТОРЯЕМОСТЬ пайки!!! Хотя глянешь видео : фигня вопрос!!! http://www.youtube.com/watch?v=E3yxl9JxrqM Помазал ПП пастой, погрел и в путь...(((
|
|
|
|
|
11.2.2013, 6:19
Сообщение
#15
|
|
|
посіпака Хунти Группа: Мод Сообщений: 20029 Регистрация: 21.11.2009 Из: Vinnitsa Пользователь №: 11 |
Так тогда не о чем беспокоиться, усё будет и намного больше, чем 100 в день.
|
|
|
|
|
20.2.2013, 14:17
Сообщение
#16
|
|
|
Активный участник Группа: Пользователи Сообщений: 18789 Регистрация: 13.1.2011 Пользователь №: 332 |
УТЕКАЙет!!! http://electronix.ru/forum/index.php?s=&am...t&p=1138965 ШТАНДАРТенФЮРЕР ViKo!!! ...шо КУРИМ?!
|
|
|
|
|
1.3.2013, 14:10
Сообщение
#17
|
|
|
Активный участник Группа: Пользователи Сообщений: 18789 Регистрация: 13.1.2011 Пользователь №: 332 |

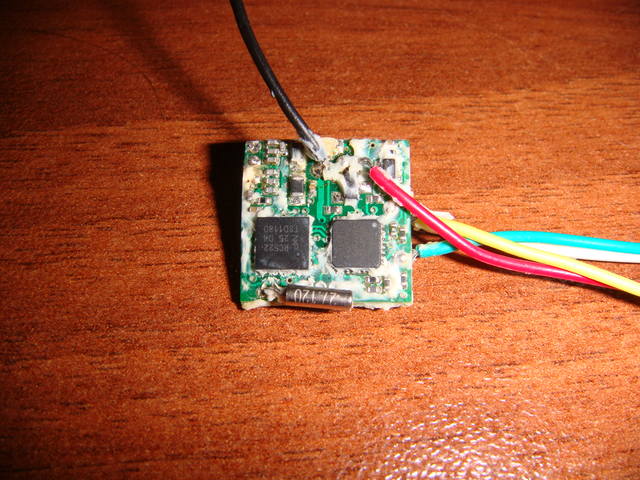

Достал утильную ERSУ : ...облудил камень + ПП + залил ФЛЮСом =  ...апять = БОГАТ!!!
|
|
|
|
|
1.3.2013, 19:58
Сообщение
#18
|
|
|
Активный участник Группа: Пользователи Сообщений: 18789 Регистрация: 13.1.2011 Пользователь №: 332 |
...пляя, до чего РАДует = ЛЕПНИНА!!!
|
|
|
|
|
9.3.2013, 13:56
Сообщение
#19
|
|
|
Активный участник Группа: Пользователи Сообщений: 18789 Регистрация: 13.1.2011 Пользователь №: 332 |
...посадил СЫНку лудить клопофф, естесно экономии ради...))) ...дык завешивает через один ЧЫП на термопаде...((( ...я сперва напрягся, в плане геммора с перепайкой, а оказалось фигня вопрос : паяльником легко лечится!!! Глянешь в микроскоп - миниТУЛом ткнёшь = РАБОТАЕТ!!!
|
|
|
|
|
9.3.2013, 14:06
Сообщение
#20
|
|
 тот самый Группа: Мод Сообщений: 13647 Регистрация: 24.11.2009 Из: Харьковская обл., UA Пользователь №: 25 |
CP2102...
Глянул ценник, впечатлился.  в хорошем смысле.
|
|
|
|
|
